1. 簡介

YED-GX2001-16 RTU版本適合設備控制，狀態檢測等通過4G網絡與服務器通訊的場景，具體功能特點如下。

1) 支持220V電壓供電；

2) 支持接觸放電±8KV，空氣放電±15KV；

3) 工作環境為-35℃~75℃；

4) 支持1路干節點輸入檢測；

5) 支持1路270VAC/16A繼電器控制；

6)支持1路SPK，可以直接驅動8歐2W喇叭，進行TTS播報（需要二次開發或定制固件）；

7) 支持硬件看門狗，運行穩定不死機；

8)支持銀爾達DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；

9) 支持標簽logo定制服務；

10) 支持二次開發定制;

11)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；

2. 產品規格

功能事項		詳細說明
4G模塊	網絡標準	Cat1 4G全網通，支持中國移動、聯通、電信
4G模塊	網絡頻段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
電源參數		交流220V
工作環境	工作溫度	-35℃ ~+75℃
工作環境	工作濕度	5%~95%RH(無凝露)
輸入	1路	低電平輸入檢測
輸出	1路	繼電器，270VAC 16A/28VDC 16A
硬件看門狗	支持	外部硬件看門狗
尺寸		774832mm
安裝方式		35mm導軌+螺絲定位孔

編號	標識	功能	說明
1	L N	供電電源	220V交流供電，L接火線 N接零線
2	SPK+ SPK-	喇叭	可以直接驅動8歐2W喇叭，可以TTS播報 （需要二次開發或定制固件才能使用）
3	IN GND	輸入檢測	默認IN和COM導通，觸發
4	NO COM	2PIN繼電器	270VAC 16A/28VDC 16A
5	NET LED		系統指示燈
6	BOOT		與USB配合用來升級
7	Reload		長按7秒，恢復出廠設置
8	4G天線		SMA接口
9	USB		固件升級或調試日志
10	TTL串口		產測串口，3.3V電平
11	內置SIM卡		貼片卡
12	外置SIM卡		直插自彈卡槽，小卡

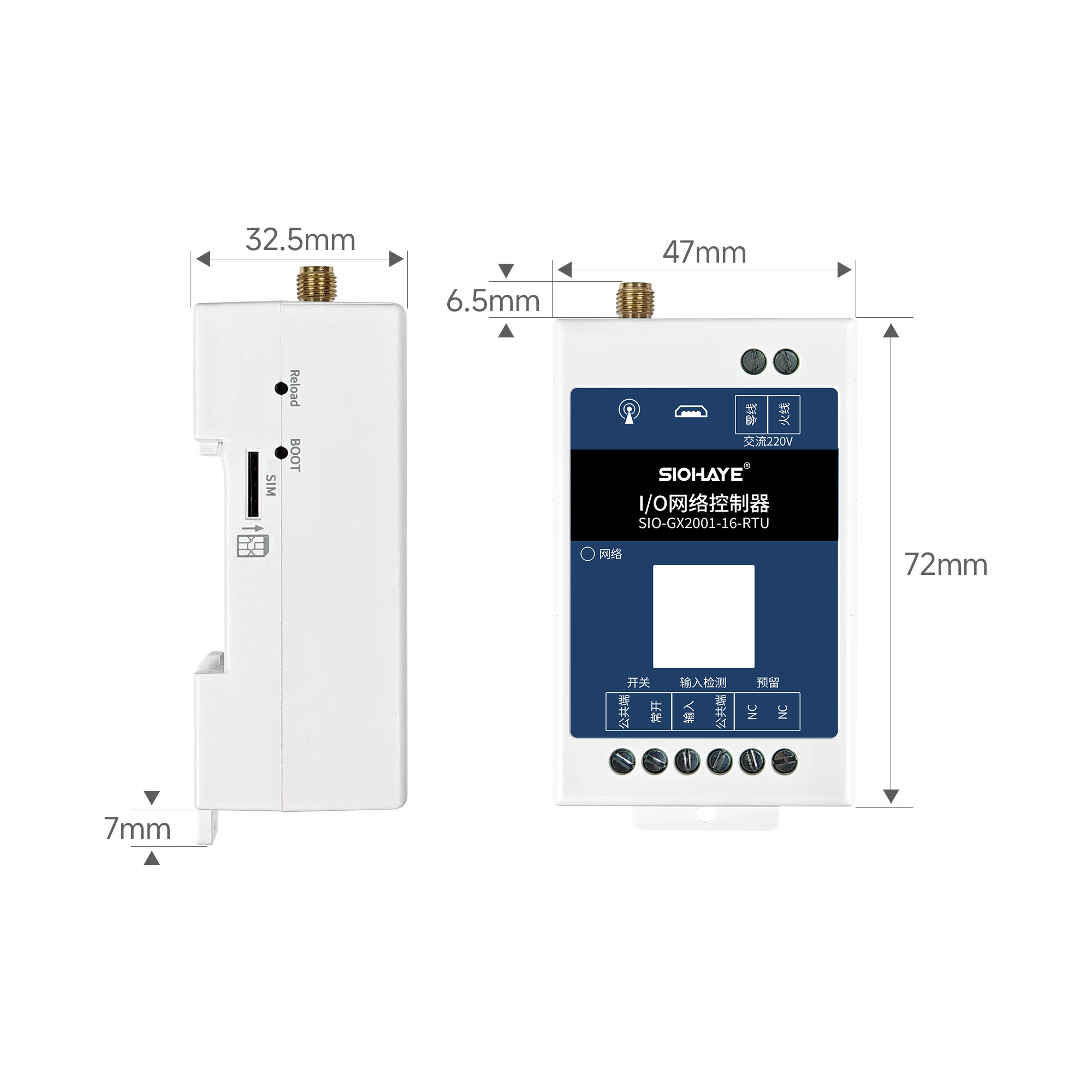

外殼尺寸

圖片關鍵詞

模塊220V供電，用測試服務器測試。
